各種電容在電路中的作用

當前位置:NCC黑金剛電容 > 產品資訊

各種電容在電路中的作用

作者:黑金剛電容    發布時間:2023-09-11 20:29:47  訪問量:4860  來源:超級電容組


各種電容在電路中的作用

電容的作用就是隔直通交,直流電阻斷,交流電能順利通過。一般在應用中有旁路,去耦,濾波,儲能這四個。

去耦

去耦就是在輸出信號中放一個電容,去除掉輸出信號的高頻諧波噪聲,使輸出信號干凈。跟電感的耦合是相反的,變壓器的初,次級之間就是耦合,初級與次級之間會相互影響。去耦就是把輸出與輸入之間不產生影響。

旁路

旁路就是把輸入信號中一些高次諧波通過設計好的電容給直接通地,從而有效抗諧波干擾,這就是每一個芯片的電源腳邊上都要放一個0.1uF的電容的原因,它就是起到旁路作用,把高次諧波直接通地,不讓它進入系統內。

去耦與旁路,其實是差不多的作用,區別就是位置上有些不同,旁路是去除輸入信號的高頻,把外界的諧波去除。去耦是把輸出端的高頻諧波信號去除,使輸出信號干凈。下圖就很能說明問題

儲能

儲能這個就是跟UPS(不間斷供電系統)一樣的,它就是通電的時候,電容會充電,而當電關閉以后,電路不會立即就斷電,通過儲能電容的放電,電路還能工作一段時間。這就是電容的儲能作用。一般電解電容就是一種儲能作用。

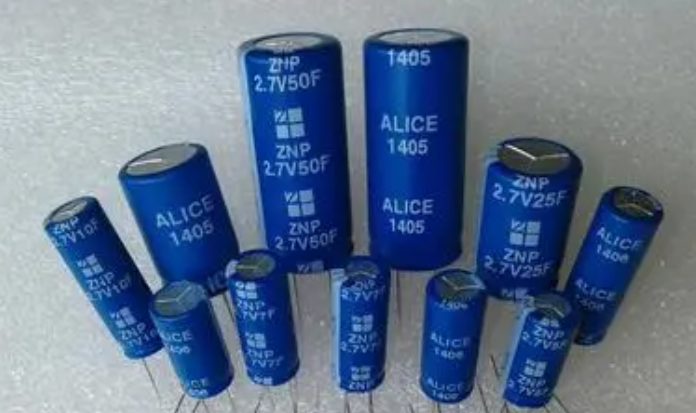

黑金剛電容

濾波

濾波就是把一個有尖峰的信號,通過電容的濾波作用,變成一個平坦的波形。如下圖所示

一般在電源輸出腳都會有一個濾波電容,如上圖中的C,它起到的作用就是把電源輸出腳的尖峰給弄平坦嘍,使電源是一個穩定的電源。

由于電容的濾波作用,所以會在電源的輸出端加一個大容量濾波電容,也會在負載的輸入端也加一個大容量的的電容,這是為了防止負載的變化導致電壓的波動,這個濾波大電容就能濾除這些變化產生的電壓波動,使電壓穩定在可接受的范圍。
