貼片電解電容有哪些應用?

貼片電解電容有哪些應用?

作者:黑金剛電容    發布時間:2022-05-07 16:12:56  訪問量:7484  來源:ncc電容


  貼片電解電容(Electrolytic Capacitor)貼片電解電容是用金屬作為陽極(Anode),并在表面形成一層金屬氧化膜作為介質;然后濕式或固態的電解質和金屬作為陰極(Cathode)。電解電容大都是有極性的,如果陰極側的金屬,也有一層氧化膜,就是無極性的電解電容。

  根據使用的金屬的不同,目前只要有三類電解電容:

  鋁電解電容(Aluminum electrolytic capacitors)

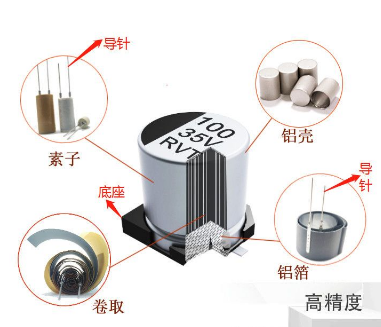

  鋁電解電容應該是使用最廣泛的電解電容,最便宜,其基本結構如下圖所示:

黑金剛電容

  鋁電解電容的制作工藝大致有如下幾步:

  首先,鋁箔會通過電蝕刻(Etching)的方式,形成一個非常粗糙的表面,這樣增大了電極的表面積,可以增大電容量;

  再通過化學方法將陽極氧化,形成一個氧化層,作為介質;

  然后,在陽極鋁箔和陰極鋁箔之間加一層電解紙作為隔離,壓合繞制;

  最后,加注電解液,電解紙會吸收電解液,封裝成型。

  使用電解液的濕式鋁電解電容應用最廣;優點就是電容量大、額定電壓高、便宜;缺點也很明顯,就是壽命較短、溫度特性不好、ESR和ESL較大。對于硬件開發來說,需要避免過設計,在滿足性能要求的情況下,便宜就是最大的優勢。

  鋁電解電容也有使用二氧化錳、導電高分子聚合物等固態材料做電解質;聚合物鋁電解電容的結構大致如下圖所示:

  聚合物鋁電解電容的ESR較小,容值更穩定,瞬態響應好;由于是固態,抗沖擊振動能力比濕式的要好;可以做出較小的SMD封裝。當然,濕式的鋁電解電容也可以做SMD封裝,不過大都是長這樣:
